论文阅读[粗读]-APOLLO: AUTOMATIC PARTITION-BASED OPERATOR FUSION THROUGH LAYER BY LAYER OPTIMIZATION

发表于 更新于 阅读次数： Valine：
本文字数： 3.3k 阅读时长 ≈ 3 分钟

今天来读一篇MLSys的文章，作者提出了JIT的APOLLO框架，可以同时考虑 memory- /compute-bound 的算子优化，比XLA，TensorFlow原生要快不少。

JIT(just-in-time)：和AOT相对，是指边运行边编译，不能支持某些编译优化方法。

作者来自郑州大学、华为、香港大学

Introduction

这部分说了目前fusion技术面临了三个问题：

  • 现有的图编译器只考虑了memory-bound op的优化，对于compute-bound op，只是分发到不同的kernel，不做fusion。因此fusion的搜索空间是不完全的
  • 对于循环loop fusion来说：不同层次的编译器之间存才
  • stitching融合技术，把没有依赖的不同算子放到同一个kernel来同时计算，提高硬件的并行性。这种技术对于自定义算子的支持非常差

本文提出APOLLO框架，把sub-graph进一步看成很多micro-graph，在这个过程中同时考虑memory- /compute-bound 的算子fusion。划分的规则取消了上游图编译器的依赖，规则符合下游编译器的需要。可以符合一个多面体模型，同时也可以扩大规模。

APOLLO := Automatic Partition-based Operator fusion framework through Layer by Layer Optimization

  • 首先，用一个polyhedral loop fusion算法让micro-graph内部的算子fusion，并且让有依赖管的数据在更快的local memory里
  • 接下里用一个memory stitching算法让micro-graph之间的算子fusion，弥补前面polyhedral算法的劣势
  • 最后，由一个top layer把前两步的结果组合在一起，更好的利用硬件的并行性。

APOLLO可以把每一步中间生成的IR传给下一步。本文的贡献总结为：

  • 扩大了fusion 的搜索空间，考虑更多种op
  • 通过operator-level优化器反向反馈结果，可以进行更大规模的fusion
  • 同时考虑数据的局部性、并行性，效果更好
  • 展现了JIT compilation的水平

ARCHITECTURE OF APOLLO

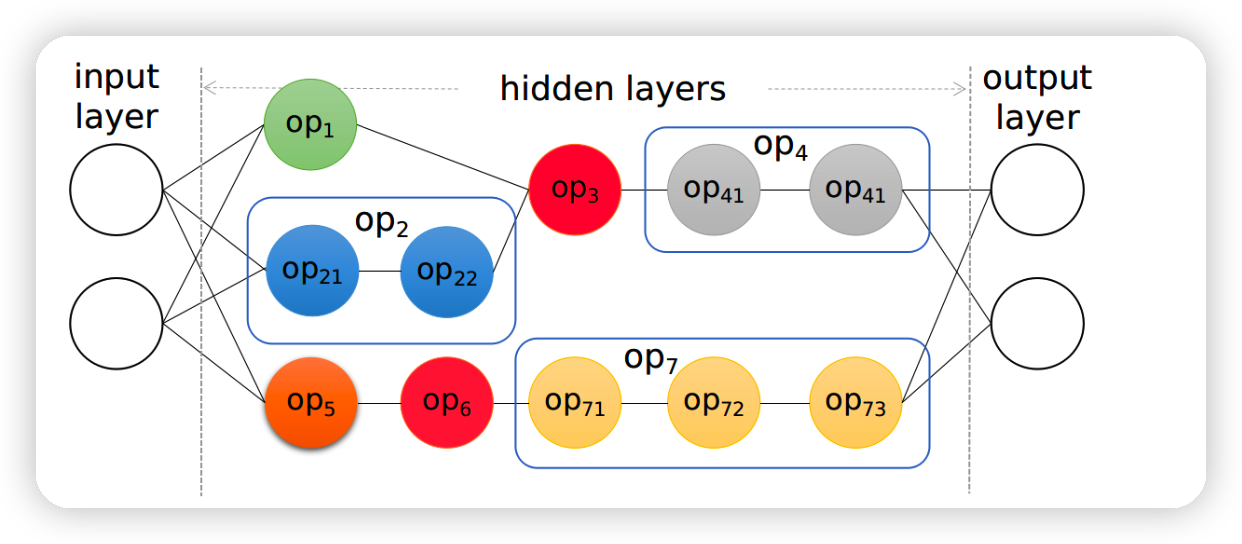

用一个例子来说明apollo结构，上图是一个计算图：

  • 计算图可被分成上下两个子图(相互是可以并行执行的)

  • Op5，op3是计算瓶颈的节点

  • Op1,op6是原子的节点

  • Op2,op4,op7是可再分的节点

对于计算瓶颈节点op5,op3,已有编译器尝尝直接丢给vendor library，并且把，每个子图sub-graph看成孤立的不同部分

Tensor compilers面临上下游需求不同的问题，比如上游编译器希望op7编译成一个kernel，但如果op71是reduce op，下游编译器很难满足这个需求

另一个问题是当batchsize小的时候不能利用好硬件的并行性，现有方法经常把同一个子图中的比如op1，op2放到同一个kernel，这和实际的training scenarios不符合。

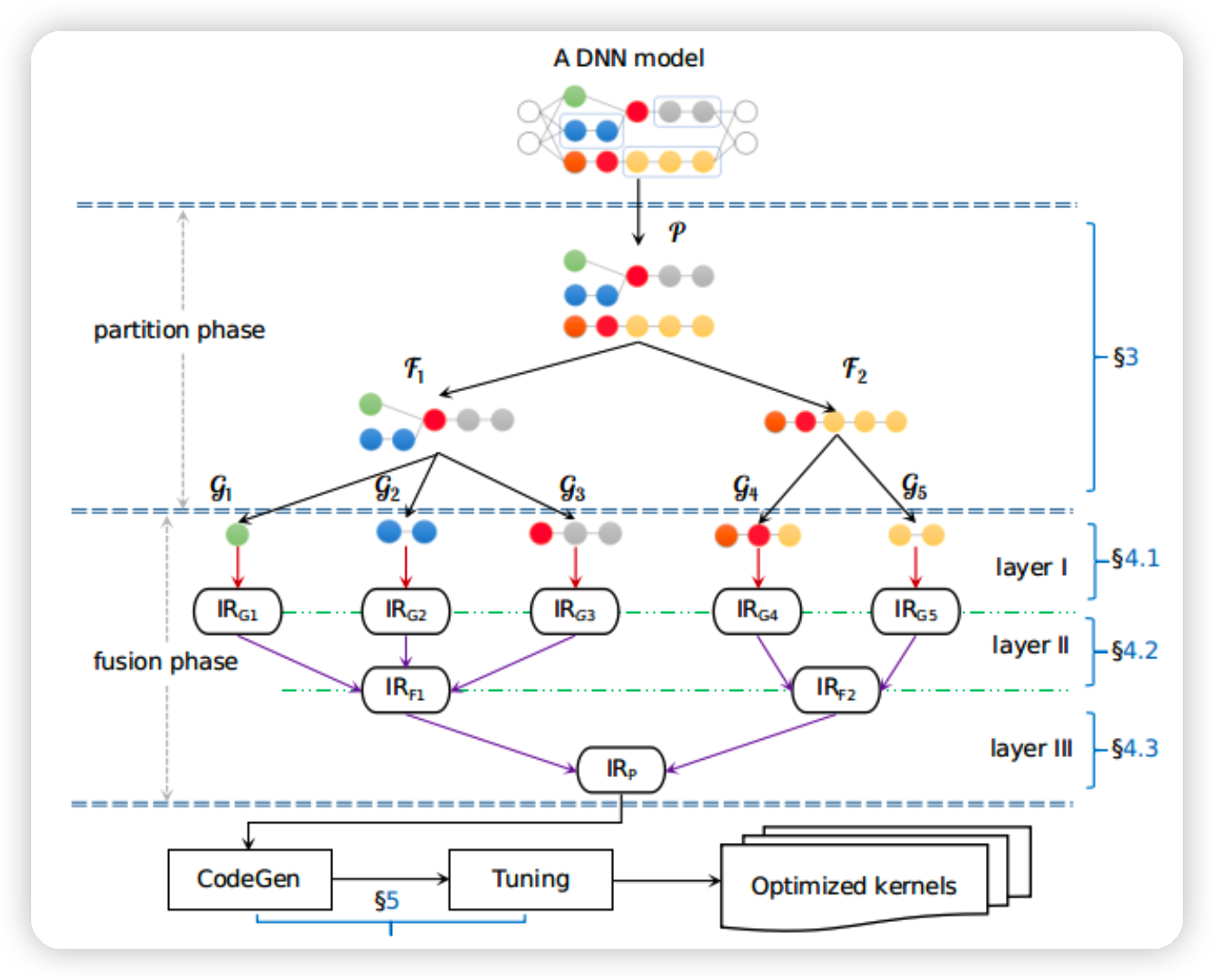

本文提出的APOLLO框架如下：

  • 首先把图分成不同子图sub-graph，子图之间没有数据依赖(\(\mathcal{F}_1,\mathcal{F}_2\))

  • 接下来，用一系列基于规则的方法把每个子图分出不同micro-graph(\(\mathcal{G}_1,\mathcal{G}_2...\))

  • 对于每个micro-graph，进行fusion生成IR，用的方法是polyhedral loop fusion heuristic

  • 把上一层的结果传给下一层，layer 2 对结果进行grouping，同时根据reducing op进行fusion

  • 最终layer 3接受上一层输入，进行子图之间的并行性的优化

polyhedral model

好多篇里都说了这个polyhedral，到底是咋回事呢？这里拓展一下。

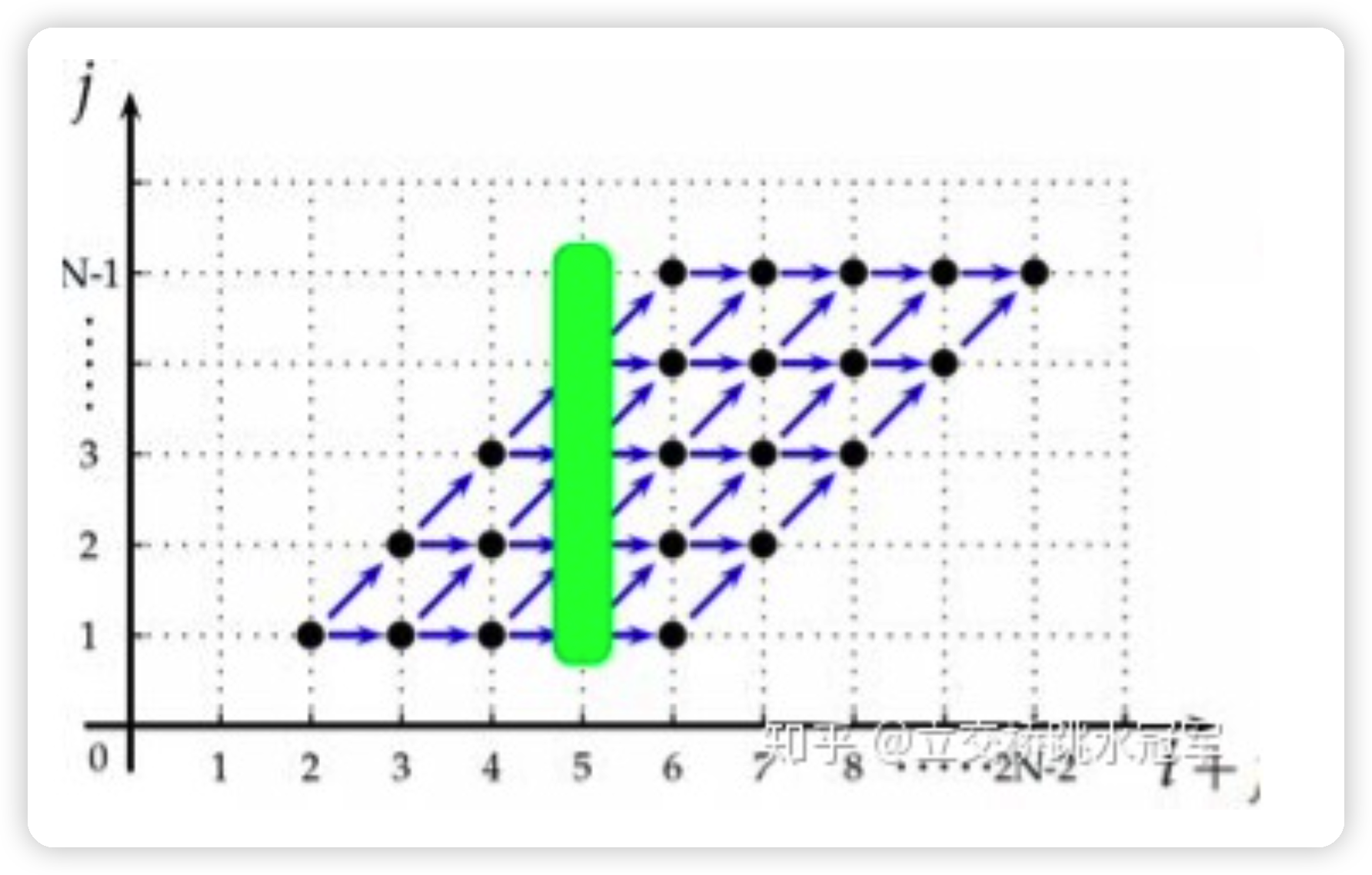

大概就是一个多重循环，里面的所有可能的取值(i,j,k)可以用一个矩阵来表示： \[ A_{3,3} \left( \begin{array}{} i \\ j \\ k \end{array} \right) \geq \left( \begin{array}{} a \\ b \\ c \end{array} \right) \] 之类的，总之这种方程在高位空间就是一个多面体，可以认为循环都是在多面体内执行。有什么作用呢？

  • 循环间的数据依赖大概看成是多面体内内部有一些”线“，如果是水平的、垂直的，那么就不会有冲突，只有“斜线“会带来冲突，但如果我们对这个多面体进行仿射变换，就可以把斜线都变成直线了。
  • 我们希望循环内可以更多利用cache，同样利用仿射，可以把空间距离近的取值让时间距离也拉进。

大概就是这个原理，因为有了数学的表示，所有优化也就比较简单。

PARTITION PHASE

这一部分谈怎么变成micro-graph

作者首先使用几条规则把图优化成符合多面体模型的图

接下来，要找出计算图中除了用户定义的op和control flow ops以外的op，变成一些子图。

Opening Compound Operators

再接下来，作者把compound op拆解，比如说logsoftmax： \[ S(t_i) = t_i -\ln \sum_{j=1}^N e^{t_j} \]

其对应蓝色的两个op：减法，和一个循环计算的op，这两个op有数据依赖。

如果把op3拆开分析，就能把op31和前面的op1，op2融合到一起，，增大fusion的搜索空间，这就是拆解compound op的好处。

Aggregating Primitive Operators

这一部分要分解出很多micro-graph

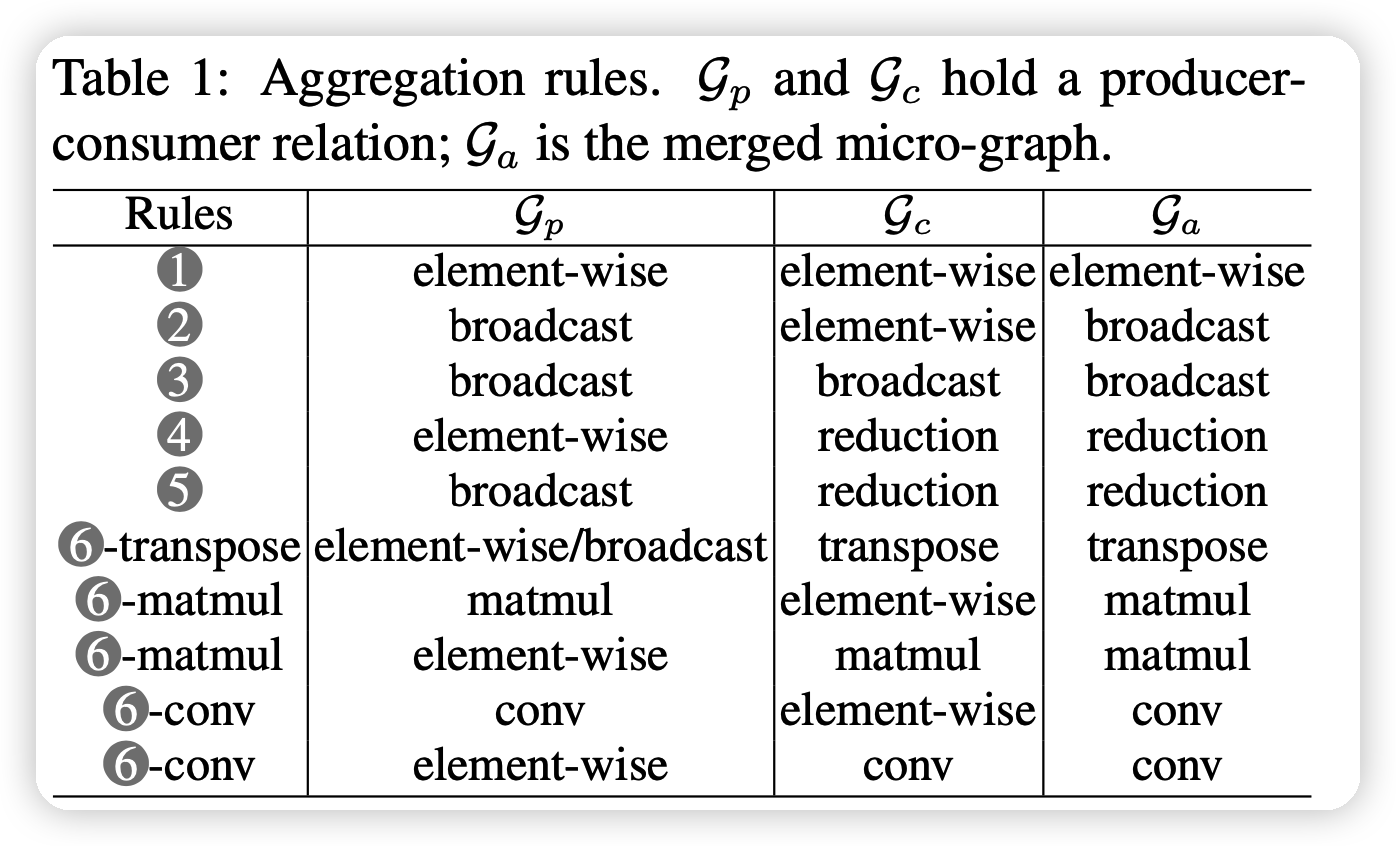

首先把primitive op看做micro-graph，然后用aggregation rules去逐步扩大micro-graph。规则大概是下面这样定义的几条：

规则不用覆盖所有op，因为有些op本身就不需要fuse。

FUSION PHASE

fusion的阶段符合自底向上的顺序

Layer I: Polyhedral Loop Fusion

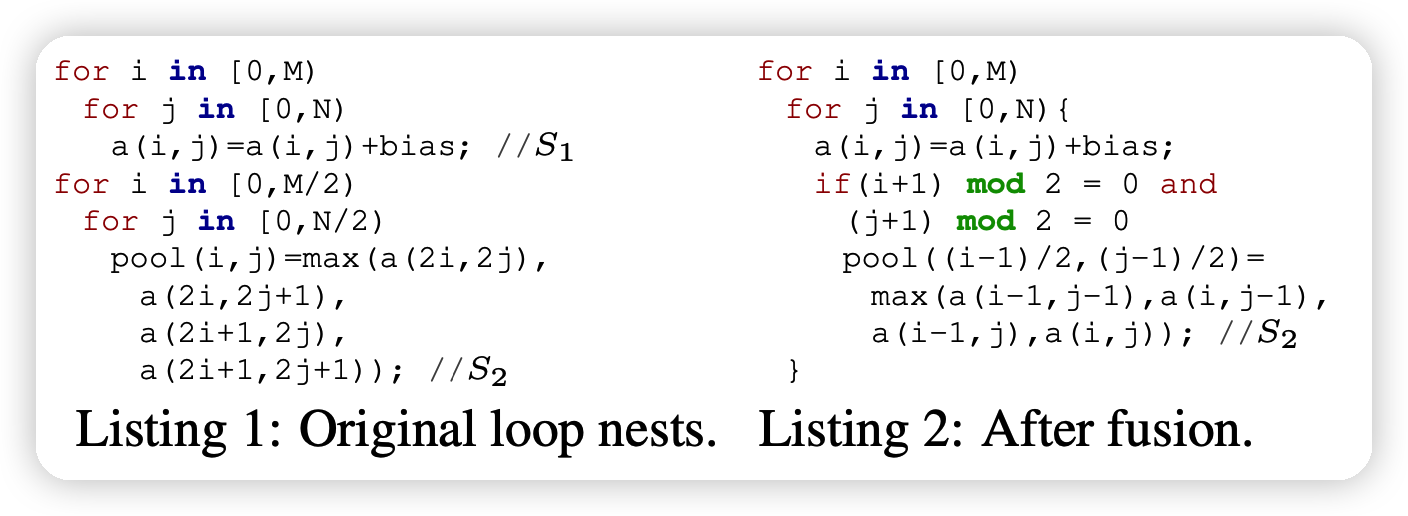

这一部分讲了micro-graph内部是如何做fusion的。方法很多，很复杂，这里就不细讲了，感觉只有看代码才能深入了解，大概逻辑就是像下图这样：

Layer II: Memory Stitching

这一部分是说如何把fusion后的micro-graph再fusion，再组装回sub-graph

大概思路就是如果一个micro-graph是一个reduce型的micro-graph，那么它也许可以和后面你的micro-graph的中间变量排布在一起，用到更快的local memory。

Layer III: Parallelism Stitching

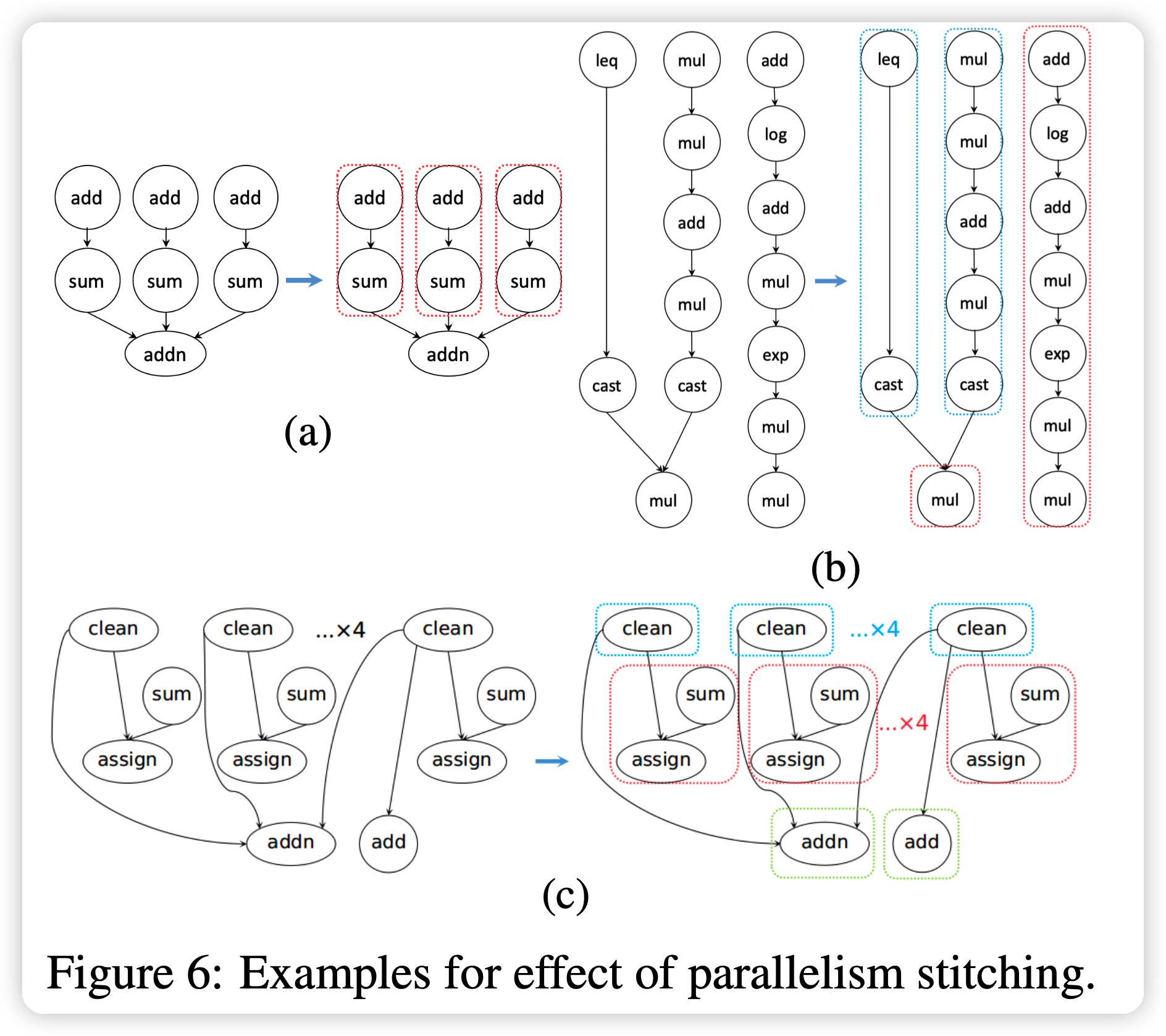

这一部分考虑子图之间的并行性，作者观察到并行性大多存在于：

  • branches of a multi-head/-tail op
  • 两个子图没有数据的依赖关系。这种可以合并成上面那种

作者大概考虑了怎么优化 multi-head/-tail op，作者用一个cost模型逐步的选取并行效果最好的节点加入。

PUTTING IT ALL TOGETHER

  • Auto-Tuning: APOLLO解决了scalability的问题，并且由于peicewise编译速度不慢，因此支持auto-tuning
  • Piecewise Compilation：每一层的各个节点之间的编译是并行的，只需要在层交换的时候做一次不同
  • Code Generation：生成A100 cuda代码。

Result

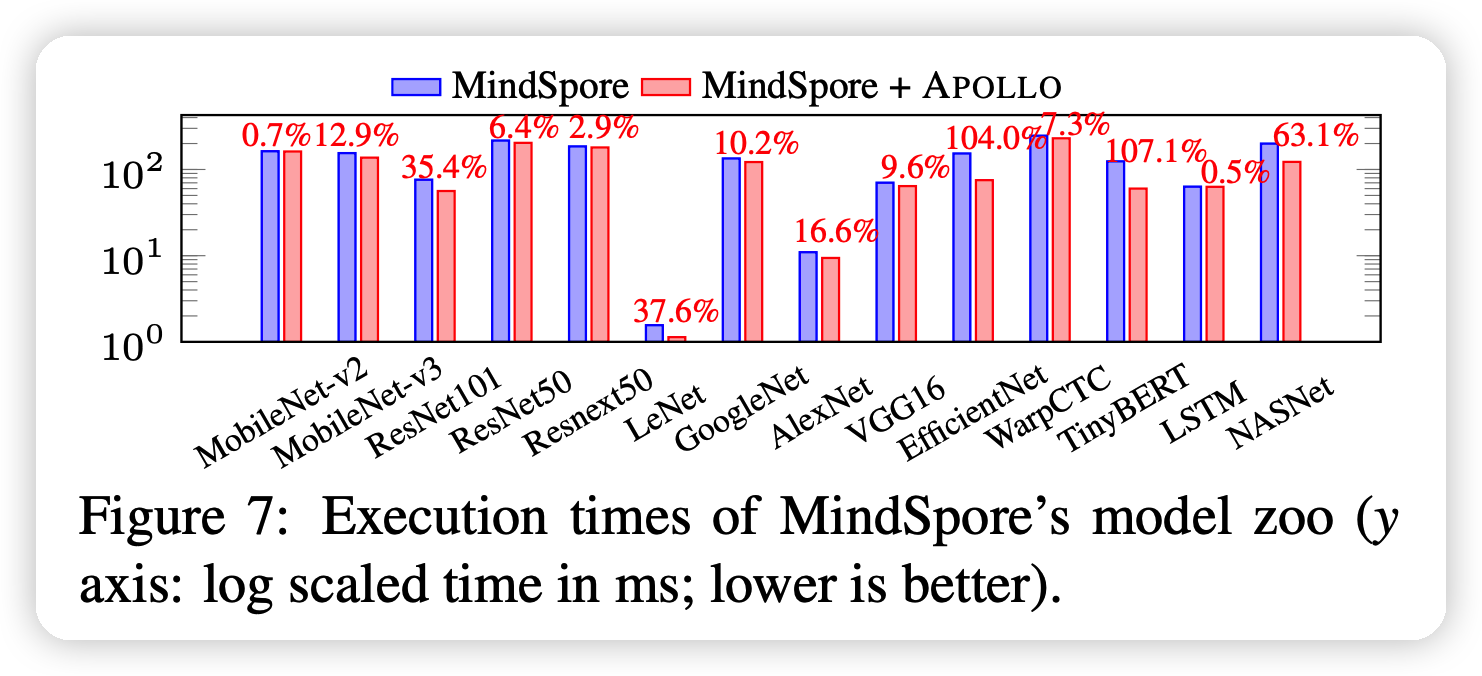

大概就是说APOLLO处的代码效果更好

mindspore：是华为的开源AI框架，APOLLO可以试做是在优化mindspore的编译

结论

  • polyhedral优化的扩展性是一个NP问题，因此很难大范围的应用。本文通过把图拆解成子图，每一部分分别做，一定程度上解决了这个问题。
  • 目前的规则很简单，不一定适合其他的、未来的算子
  • 本文使用的costmodel很简单，只是单纯的在并行和同步之间做权衡
